Hace unas semanas publicamos un artículo sobre cómo hacer cuchillos de entrenamiento con plástico reciclado. Al final del mismo os dejamos varias plantillas de modelos de cuchillo realizadas por David Carballo, para que las pudiérais usar como soporte para dar forma a vuestros cuchillos de entrenamiento.

Pues bien, David ha decidido dar volumen a las plantillas y regalarnos los modelos en tres dimensiones para que los podamos imprimir desde cualquier impresora 3D. En este artículo os dejamos nuestras recomendaciones sobre cómo imprimirlos, además los modelos son completamente editables, así que podéis cambiar los parámetros de impresión o añadir modificaciones en el diseño, por ejemplo, para hacerlos más gruesos, escalarlos o personalizarlos. Los modelos son gratuitos y abiertos, eso sí, agradecemos que referenciéis al autor (https://davidcarballoescultor.com) y a nuestro sitio web (https://abasedegolpes.com).

Material y configuración recomendada para la impresión 3D

La impresión 3D, también conocida como fabricación por adición, es un proceso por el que se crean objetos físicos mediante la colocación de materiales en capas según un modelo digital. Todos los procesos de impresión 3D requieren que el software, el hardware y los materiales trabajen de forma conjunta.

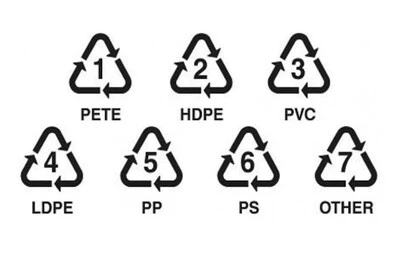

En las pruebas hemos empleado PLA, un polímero termoplástico no derivado del petróleo producido gracias a la fermentación de una fuente de carbohidratos como puede ser el almidón de maíz. Existen distintos materiales para la impresión 3D y la realidad es que todos ellos tienen sus inconvenientes a nivel medioambiental. Procura imprimir con responsabilidad, empleando los materiales más sostenibles a los que tengas acceso y reciclando de manera adecuada: el PLA no se recicla igual que el PET o el HDPE, los materiales que aparecen en el artículo sobre cómo realizar cuchillos de entrenamiento con plástico reciclado. El símbolo del PET sería de tipo 1, HDPE de tipo 2, mientras que el PLA es de tipo 7 (otros).


Dependiendo del plástico que emplees para su elaboración el cuchillo puede resultar más o menos resistente. No deberías tener problemas con soportar las caídas, pero los materiales habituales de impresión 3D no soportan tan bien que los dobles o los torsiones. Puedes modificar los parámetros del diseño del cuchillo para darle más volumen y hacerlo más grueso. Infórmate sobre las características del material que vas a usar para imprimir tus cuchillos de entrenamiento y actúa en consecuencia para emplearlos y cuidarlos convenientemente.

Parámetros de impresión con boquilla de 0.4

¡Muy importante! Antes de imprimir comprueba que los modelos de cuchillo están a la escala que necesitas o dicho de otra forma, que tienen las medidas que deseas.

Calidad

  • Altura de capa: 0.32 mm

Perímetro

  • Grosor de la pared: 3 mm
  • Recuentos de líneas de pared: 5

Relleno

  • Densidad de relleno: 20%
  • Patrón de relleno: Rejilla

Material

  • Temperatura de impresión 209 ºC
  • Temperatura de la placa de impresión 60 ºC

Velocidad

  • Velocidad de impresión 60.0 mm/s

Recomendaciones tras la impresión

Una vez impresa la pieza, si ha quedado algo de “rebaba” en la superficie o en los laterales puedes emplear lijas de agua de 180g en adelante para eliminarlas. Si quieres pintarlos para darle un toque más personalizado lo primero que debes que hacer es darle una base de imprimación. Los sprays dan muy buenos resultados. A continuación, se recomendaría acrílico para el color aunque cualquier pintura plástica serviría, por último se le aplicará una capa de barniz para evitar dañar la pintura.


Para ambas tareas (lijado y pintado) te recomendamos que lleves la protección adecuada: mascarilla para evitar inhalar partículas u otros productos tóxicos, guantes y protección ocular. Si tienes una impresora 3D en casa, probablemente ya lo sepas, pero durante el proceso de impresión el tratamiento de los filamentos de plástico, independientemente del que emplees, puede liberar emisiones tóxicas; así que mejor no permanecer cerca mientras se está imprimiendo, hacerlo en un recinto con buena ventilación y para mayor seguridad puedes emplear protección adicional.

Descarga los modelos 3D

En el siguiente enlace puedes descargarte todos los modelos de cuchillos 3D que David Carballo ha elaborado para A Base de Golpes.

La contraseña para descomprimir los archivos es "abasedegolpes" (sin las comillas).

La imagen muestra varias pruebas de impresión con los modelos a distintas escalas, por lo que muchos no se corresponden con tamaños reales. Si quieres, en lugar de un cuchillo de entrenamiento puedes reducirlo y hacerte un colgante ;-)


Agradecimiento e información sobre David Carballo Pérez

David es un escultor y restaurador pacense centrado en la fusión de técnicas tradicionales como el modelado y la talla (piedra y madera) con las nuevas tecnologías como el diseño e impresión 3D.


Se formó en la Escuela de Arte de Mérida, cursando el grado de Talla Artística en Piedra (2008-2010). Del 2010 al 2013 realiza el grado superior de Escultura en la Escuela de Arte de Salamanca, habilitándole como maestro de taller en las disciplinas de talla en piedra y talla en madera. Inmediatamente después (2013-2017) cursa el grado de Conservación y Restauración en esta misma escuela.

En 2017 comienza a investigar sobre el empleo del modelado digital e impresión 3D como herramienta de soporte para realizar trabajos de escultura, compaginándolo con la creación de obras más tradicionales para clientes, concursos y exposiciones.

Actualmente se encuentra en una etapa de creación de piezas Fandom para eventos con temáticas fantásticas sacadas del cine, series, libros, comic/manga y videojuegos. Agradecemos a David su colaboración desinteresada en la elaboración de estos modelos. Podéis contactar con él a través de su web e Instagram. Aquí os dejamos en primicia, algunas de las obras en las que está trabajando actualmente y que como veréis están muy en sintonía con la temática de nuestra web. Las esculturas son a tamaño real, como se puede ver en la fotografía anterior en la que David está trabajando con el pelo de Goku.
